    91香蕉视频黄版下载机在PCB、FPC加工行业有哪些应用?

    返回列表 来源:昆山91香蕉APP污官方网站下载 浏览: 发布日期:2018-08-14 14:19【
    文章导读:随着科技的不断进步,PCB、FPC加工难度和品质越来越高,新材料、新工艺的出现为91香蕉视频网站在线下载技术提供了更大的舞台。凭借91香蕉APP污官方网站下载多年的服务经验,现将相关应用整理如下,仅供参考:
    1、HDI板:等离子体能去除激光钻孔后形成的碳化物,刻蚀和活化导通孔,提高PTH工艺的良率与可靠性,克服镀铜层与孔底铜材分层。

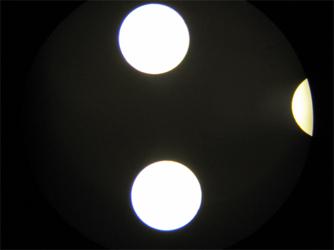

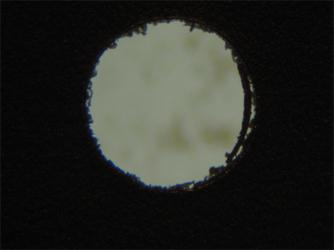

    plasma处理前 plasma处理前

     未经Plasma处理前

    plasma处理后 plasma处理后

     经Plasma处理后

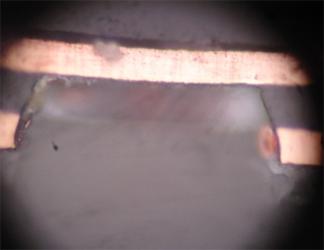

    Plasma处理沉镀铜后 Plasma处理沉镀铜后

     Plasma处理沉镀铜后

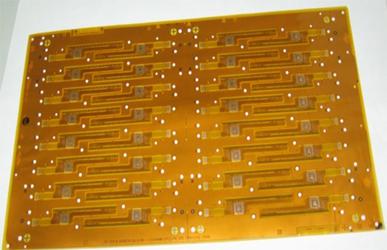

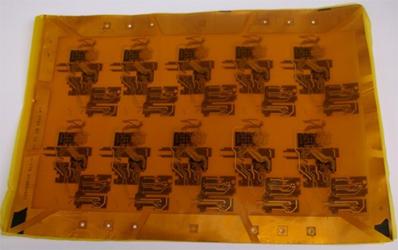

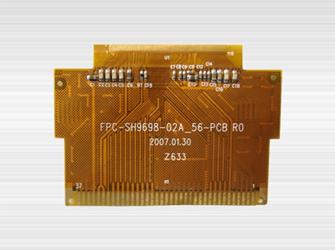

    2、FPC板:多层软板的孔壁除残胶,补强材料如钢片、铝片、FR-4等表面清洁和活化,激光切割金手指形成的碳化物分解,以及精细线条制作时去除干膜残余物(去除夹膜),都可以通过等离子体表面处理技术来实现。

    2-1多层软板的孔壁除残胶

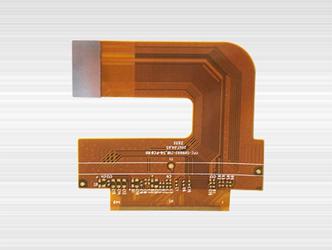

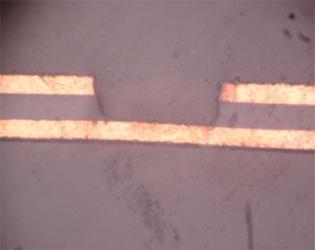

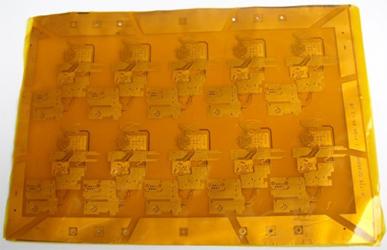

    多层FPC板  除胶后PTH的切片
    多层FPC板   除胶后PTH的切片

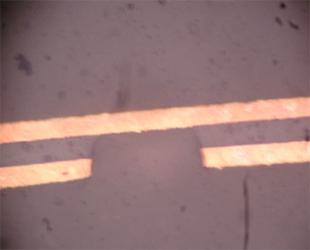

    Plasma处理前 Plasma处理遥
    Plasma处理前 Plasma处理后

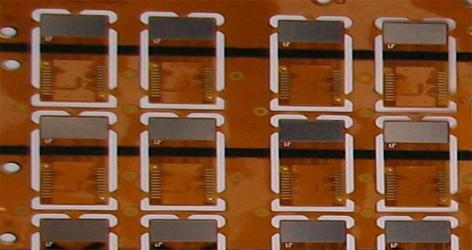

    2-2补强材料如钢片、铝片、FR-4等表面清洁和活化

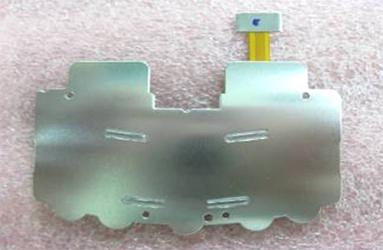

    钢片补强,增加结合力 钢片补强,增加结合力

     钢片补强,增加结合力

    2-3激光切割金手指形成的碳化物分解

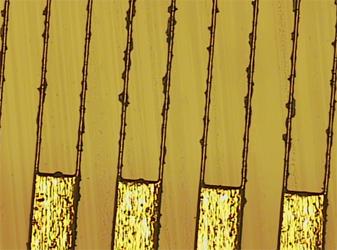

    金手指 金手指

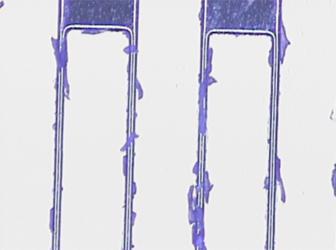

     2-4精细线条制作时去除干膜残余物(去除夹膜)

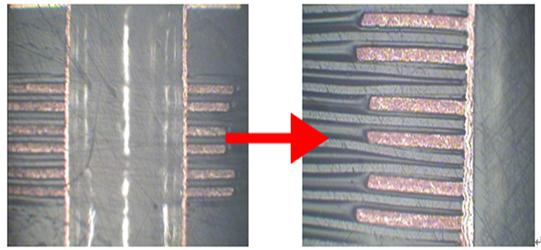

     Plasma处理前  Plasma处理后
    Plasma处理前 Plasma处理后
     Plasma处理前  Plasma处理后
    Plasma处理前 Plasma处理后

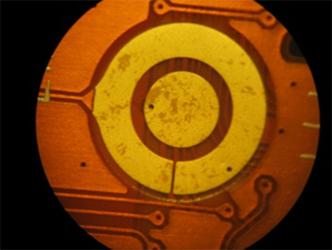

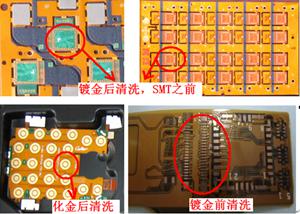

    2-5化学沉金/电镀金前金手指、焊盘表面清洁

     Plasma处理前  Plasma处理后
    Plasma处理前  Plasma处理后

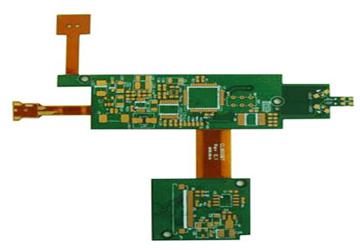

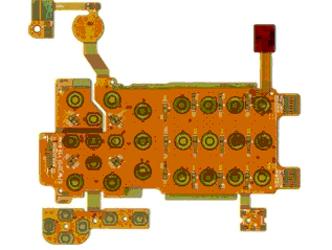

    3、软硬结合板:软硬结合板是由几种不同热膨胀系数的材料层压在一起组成,孔壁及层与层之间的线路连接容易产生断裂和撕裂现象,利用等离子体技术对材料进行清洁、粗化、活化处理,可以提高软硬结合板孔金属化的可靠性和线路层压间的结合力。

    3-1软硬结合板除胶渣

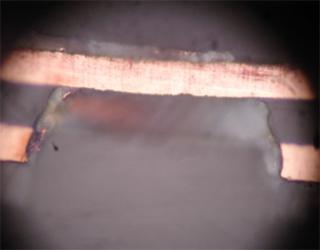

    软硬结合板 孔内Plasma除胶后PTH切片
    软硬结合板  孔内Plasma除胶后PTH切片

    3-2内层表面粗化、活化,改变附着力结合力

    软板内层Plasma处理前 Plasma处理后覆膜
    软板内层Plasma处理前  Plasma处理后覆膜

    4、Teflon板:类似于特氟隆这样材质的高频微波板,由于其材料的表面能非常低,通过等离子体技术可以对其孔壁和材料表面进行活化,提高孔壁与镀铜层的结合力,杜绝出现沉铜后黑孔,消除孔铜和内层铜高温断裂爆孔等现象;提高阻焊油墨与丝印字符的附着力,有效防止阻焊油墨及印刷字符脱落。

    4-1滴水实验(亲水性改变实验)

    Plasma处理前疏水 Plasma处理后亲水
    Plasma处理前疏水 Plasma处理后亲水

    4-2高频板处理后镀铜和阻焊效果图

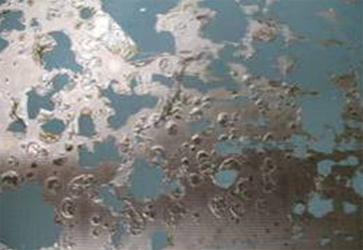

    未经Plasma处理镀铜图 经过Plasma处理后镀铜图
    未经Plasma处理镀铜图 经过Plasma处理后镀铜图

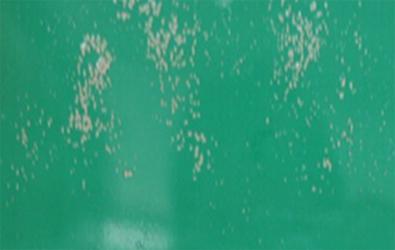

    未经过Plasma处理后阻焊 经过Plasma处理后阻焊
    未经Plasma处理阻焊 经过Plasma处理后阻焊

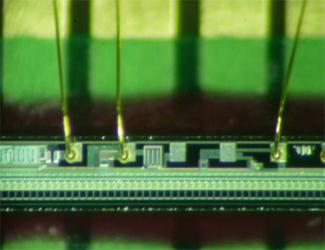

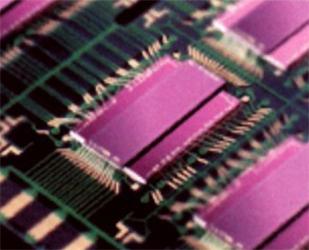

     5、BGA贴装:在BGA贴装前对基板上的焊盘进行等离子体预处理,可使焊盘表面达到清洁、粗化和活化的效果,极大的提高了BGA贴装的一次成功率和可靠性。

    BGA贴装 BGA贴装

    6、化学沉金/电镀金后,SMT前焊盘表面、金手指表面清洁:可焊性改良,杜绝虚焊、上锡不良,提高强度和信赖性。

     SMT前焊盘

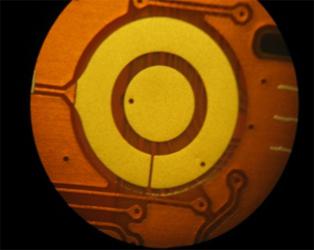

    Plasma处理前焊盘 Plasma处理后焊盘
    Plasma处理前焊盘 Plasma处理后焊盘

     以上关于是等离子处理工艺在PCB、FPC加工中的应用,不知对您有没有帮助?如果您了解到还有一些新的用途,欢迎大家留言与91香蕉APP污官方网站下载交流和分享。

    亲,如果您对91香蕉视频黄版下载机感兴趣或者想了解更多详细信息,欢迎点击91香蕉APP污官方网站下载的在线客服进行咨询,或者直接拨打全国统一服务热线400-816-9009,91香蕉APP污官方网站下载恭候您的来电!
